单头加热管（又称单端加热管、弹筒加热管、筒式加热器，英文Cartridge Heater），国标名称为单端管状电热元件，是目前工业加热行业中适配性最高、温控最精准、体积最紧凑的精密电热元件。区别于传统双头加热管两端出线的结构，单头加热管采用单端集中出线、另一端完全封闭的设计，专门解决狭小空间、定点局部精准加热难题。凭借高热效率、低能耗、易安装、免频繁维护等优势，广泛应用于模具加热、自动化设备、电子新能源、化工、食品医疗等行业，是工业恒温加热、快速升温场景的核心标配配件。 一、单头加热管的核心结构与组成 优质单头加热管采用一体化高压压实密封工艺，整体无松散部件、结构稳定性强。产品从外至内多层嵌套，每一项结构材质都直接决定加热管的耐高温性能、绝缘性能、导热效率与使用寿命，完整组成包含：金属护套管、氧化镁绝缘填充层、镍铬发热核心、绝缘芯棒、引线结构、端部密封固定结构六大核心模块。 1. 外层金属护套管（防腐耐高温核心） 金属护套管是单头加热管的外层防护载体，直接接触被加热工件或介质，承担抗压、防腐蚀、耐高温、快速导热的关键作用。工业常用主流材质分为三种，适配不同工况环境： - SUS304不锈钢单头加热管：通用基础款，抗氧化、防锈、耐高温性能优异，适配干燥空气、常规模具加热、常温清水环境，性价比极高，可满足80%以上常规工业加热场景。 - SUS316L不锈钢单头加热管：耐腐蚀升级型号，耐水汽、耐轻度酸碱侵蚀，专为潮湿环境、化工轻载、高湿度设备加热场景设计。 - 紫铜/钛合金单头加热管：高端定制款，紫铜材质导热系数更高、升温速度更快，适配高精度温控场景；钛合金耐强酸碱、防结垢，专属化工腐蚀、海水加热等恶劣工况。 管壁厚度可根据功率大小、工作工况定制，常规标准厚度为0.8-1.5mm，高功率、高压高温工况可加厚至2.0mm，有效规避高温变形、爆管、破损等问题。 2. 绝缘导热填充层（氧化镁粉核心层） 在金属套管与发热丝之间，填充高纯度高温氧化镁粉，是单头加热管实现绝缘、导热的核心功能层。高品质氧化镁粉具备双重核心优势，一方面绝缘性能优异，可彻底隔绝发热丝与金属外壳，杜绝设备漏电、短路安全隐患；另一方面导热效率出众，能快速将发热丝产生的热量传导至管体外壁，避免内部热量堆积、局部过热损坏元件。 生产过程中会通过专业高压压实设备压缩管体，排出内部空气，让氧化镁粉、发热丝、金属外壳紧密贴合为一体，大幅提升整体导热效率与结构稳定性，避免长期高温运行出现内部松动、发热不均、局部烧损等故障。 3. 镍铬合金发热核心（热能转换源头） 单头加热管的发热核心为高纯度镍铬合金电阻丝，是实现电能转化为热能的核心部件。生产厂家会根据加热管管径、额定功率、有效长度，精准匹配电阻丝规格，将其均匀缠绕在氧化镁芯棒表面，确保整体发热密度均匀、无局部高温盲点。优质镍铬丝耐高温、抗氧化、电阻数值稳定，长期连续高温工作不易熔断、阻值无明显漂移，从源头保障加热管温控精度与使用寿命。 4. 绝缘芯棒与引线结构（走线稳定保障） 加热管中心设置高纯氧化镁实心芯棒，主要用于规整固定发热丝，保证发热丝居中均匀排布，杜绝丝体偏位引发的绝缘薄弱、受热不均、局部击穿等问题。市面单头加热管引线主要分为两种主流工艺，适配不同设备运行工况： - 外接线结构：标准通用工艺，通过内部不锈钢硬针引出，外部接驳耐高温电线，性价比高、性能稳定，适配绝大多数固定安装、无频繁运动的常规工况。 - 内引线结构：高端升级工艺，高温软线直接内置引出，线体柔软、耐弯折、抗拉扯，不易出现断线故障，专门适配设备频繁摆动、弯折、震动的复杂工况，抗疲劳性能更强。 5. 端部密封与固定结构（防潮防尘防护） 单头加热管出线端采用耐高温密封胶+陶瓷端子双重密封工艺，可有效阻隔水汽、粉尘、油污渗入管体内部，防止氧化镁粉吸潮失效、绝缘性能下降。同时支持定制多种安装结构，可加装固定片、螺纹、法兰等配件，适配嵌入式、固定式、螺纹式等多种安装方式，适配各类非标设备安装需求。 二、单头加热管工作原理 工业单头加热管核心遵循电阻热效应原理，接通额定交流电压后，电流通过内置镍铬合金发热丝产生电阻热能，实现电能向热能的高效转化。发热丝产生的热量，通过紧密压实的高纯氧化镁粉快速、均匀传导至金属外壳，再通过热传导、热辐射的方式，稳定传递至模具、设备腔体、加热介质等被加热工件。 得益于单端封闭的独特结构设计，热量不会向尾部引线端散失，热量高度集中于管体有效加热段，热损耗极低、热能利用率极高。搭配智能温控器使用时，可实现精准恒温控制，温控精度可达±1℃，完美适配各类精密设备、高端模具的高精度加热需求。 三、单头加热管vs双头加热管：核心优势 在工业精密加热场景中，单头加热管逐步替代传统双头加热管，成为主流首选，核心源于结构差异化带来的场景适配优势，具体优势如下： 1. 安装适配性更强：单端出线、尾部全封闭设计，无需预留两端接线空间，可深入狭小深孔、密闭腔体、紧凑型设备内部，完美解决双头加热管无法安装的空间受限难题。 2. 加热精准、热效率高：发热段集中无分散、无尾部散热损耗，整体热效率可达95%以上，升温速度快、管体温度均匀，有效避免工件温差过大、加热不均、成型瑕疵等问题。 3. 安全稳定、故障率低：一体化压实密封结构，抗压、抗冲击、防水、防尘、防漏电性能优异，长期连续工作不易出现短路、爆管、漏电故障，绝缘性能持久稳定。 4. 定制灵活、适配广泛：管径、长度、功率、电压、出线方式、安装结构均可非标定制，可制作超细、超长、高低功率等特殊规格，适配各类行业非标加热设备。 5. 运维简单、成本更低：单端接线布线简洁，设备走线规整美观，设备故障后可单独拆卸更换，无需整体拆机，大幅缩短维修时长、降低设备运维成本。 四、单头加热管主流分类与规格参数 根据生产工艺、发热性能、功率密度的差异，单头加热管可分为多个品类，精准匹配不同工况的加热需求，是用户选型的核心参考依据： 1. 按发热均匀性分类 - 常规单头加热管：基础均匀发热工艺，性能稳定、性价比高，适用于普通模具加热、设备烘干、通用工业恒温场景。 - 均温型单头加热管：优化发热丝密绕工艺，管体全长温度偏差极小，温控精度更高，专门适配高端精密模具、半导体设备、医疗仪器等高精度温控场景。 2. 按功率密度分类 - 低功率密度单头加热管（≤3W/cm²）：适配空气干烧、低温烘干、塑胶预热、轻载恒温等温和工况，不易积热烧管。 - 中功率密度单头加热管（3-6W/cm²）：市面主流通用规格，适配绝大多数模具加热、机械恒温、设备预热等常规工业工况。 - 高功率密度单头加热管（≥6W/cm²）：采用高端压实工艺与优质原材料，支持快速升温、高温短时加热，适用于高效加热场景，对设备散热环境要求较高。 3. 通用常规规格参数 单头加热管常规管径涵盖3mm、4mm、6mm、8mm、10mm、12mm-30mm；支持多种电压定制，包含12V、24V、36V低压直流电压与220V、380V工业交流电压；常规工作温度区间为0-650℃，可全面满足工业中低温加热的各类需求。 五、单头加热管主要应用场景 凭借体积紧凑、加热精准、高效节能、稳定性强的综合优势，单头加热管覆盖多行业核心加热场景，是工业设备不可或缺的电热配件： 1. 模具加工行业：广泛用于塑胶模具、注塑模具、压铸模具、橡胶模具嵌入式加热，均匀模具温度，有效提升产品成型精度、减少瑕疵率。 2. 自动化包装设备行业：适配封口机、热压机、贴标机、全自动包装机恒温加热，实现快速热封、材料贴合、产品定型。 3. 电子与新能源行业：用于半导体生产设备、锂电池加工设备、精密仪器腔体恒温加热，满足高精度、高稳定性的温控需求。 4. 轻工与食品行业：适配咖啡机、恒温水箱、食品烘干设备、食材加工设备低温恒温加热，安全卫生、温控稳定、无污染物析出。 5. 化工与环保行业：应用于小型反应釜、工业管道辅助加热、耐腐蚀介质预热，适配潮湿、轻度腐蚀的复杂工况。 6. 医疗与精密仪器行业：用于医疗检测仪器、实验室恒温设备、小型精密腔体加热，温控均匀、性能稳定，无温差误差。 六、单头加热管专业选型要点（避免烧坏、延长寿命） 单头加热管的使用寿命、运行稳定性，70%以上取决于工况选型是否匹配。精准选型可有效杜绝烧管、漏电、升温慢等各类故障，核心选型要点如下： 1. 按工况环境选材质：干燥空气、常规模具选用304不锈钢款；潮湿水汽、高湿度环境优先316L不锈钢款；酸碱腐蚀、海水工况选用钛合金款；高温干烧场景需同步降低功率密度。 2. 按需匹配功率密度：模具贴合式加热可选用中高功率密度；空气干烧、无辅助散热的工况，必须选用低功率密度，防止瞬间高温击穿绝缘层。 3. 精准匹配安装尺寸：加热管直径与设备安装孔间隙需≤0.1mm，间隙过大会导致传热滞后、积热烧管；加热段长度需贴合设备有效加热区域，避免无效发热、能耗浪费。 4. 严格匹配电压与接线方式：严禁220V与380V电压混用，杜绝超电压工作；多根加热管配套使用时，优先采用并联接线，保证单管功率均衡、整体温控稳定。 5. 根据设备状态选出线方式：固定安装、无运动的设备选用经济型外接线结构；设备频繁摆动、弯折、震动的工况，选用耐弯折内引线结构。 七、单头加热管安装、使用与日常维护规范 1. 正确安装要求 嵌入式安装需保证管体与安装孔紧密贴合、无松动间隙；高功率加热管严禁悬空干烧；出线端需预留适度余量，避免拉扯、弯折损伤引线；安装基面保持平整，防止管体受力挤压变形、内部结构损坏。 2. 核心使用禁忌 禁止超额定电压、超功率超负荷运行；禁止在加热管绝缘层受潮、外壳破损的状态下通电工作；低温设备禁止瞬间满功率升温，需循序渐进升温，减少热冲击对管体的损伤。 3. 日常维护保养技巧 定期清理管体表面的粉尘、油污、结垢杂质，保证散热顺畅、传热高效；设备长期停机后再次启用，需低温预热烘干，排出管体内部潮气，恢复绝缘性能；定期检测加热管绝缘电阻，阻值过低时及时检修或更换，规避漏电风险。 八、单头加热管常见故障、原因与解决思路 结合工业实际使用场景，单头加热管常见故障集中为四类，精准定位原因可快速解决问题、避免重复损坏： 1. 通电不发热：核心原因多为发热丝超负荷熔断、引线拉扯脱落、接线端子氧化断路，日常需避免过载运行、机械拉扯，故障后可更换发热丝或重新接线。 2. 通电漏电、跳闸：主要因氧化镁粉吸潮导致绝缘下降、端部密封失效进水进尘、管体破损、长期高温老化引发绝缘层失效，需烘干除湿、重新密封或更换全新加热管。 3. 局部过热、频繁烧管：多由安装间隙过大、设备散热不良、功率密度选型过高、发热丝偏位导致局部积热击穿，需调整安装间隙、匹配适配功率密度型号。 4. 升温缓慢、加热无力：主要是管体表面积垢、油污厚重阻碍传热，或加热管功率选型偏小、输入电压不足，需清洁管体、更换适配功率型号、稳定输入电压。 九、总结 单头加热管凭借结构紧凑、定点加热精准、热效率高、工况适配广、运维简单的核心优势，完美解决了狭小空间、精密设备的工业加热难题，是模具、自动化、新能源、化工医疗等行业不可或缺的精密电热元件。其运行稳定性与使用寿命，核心取决于原材料品质、生产压实工艺、工况精准选型三大关键。用户只要结合使用场景合理选型、规范安装、定期维护，优质单头加热管可实现长期连续稳定工作，有效降低设备故障率与整体运维成本，适配各类工业精密恒温、快速加热需求。

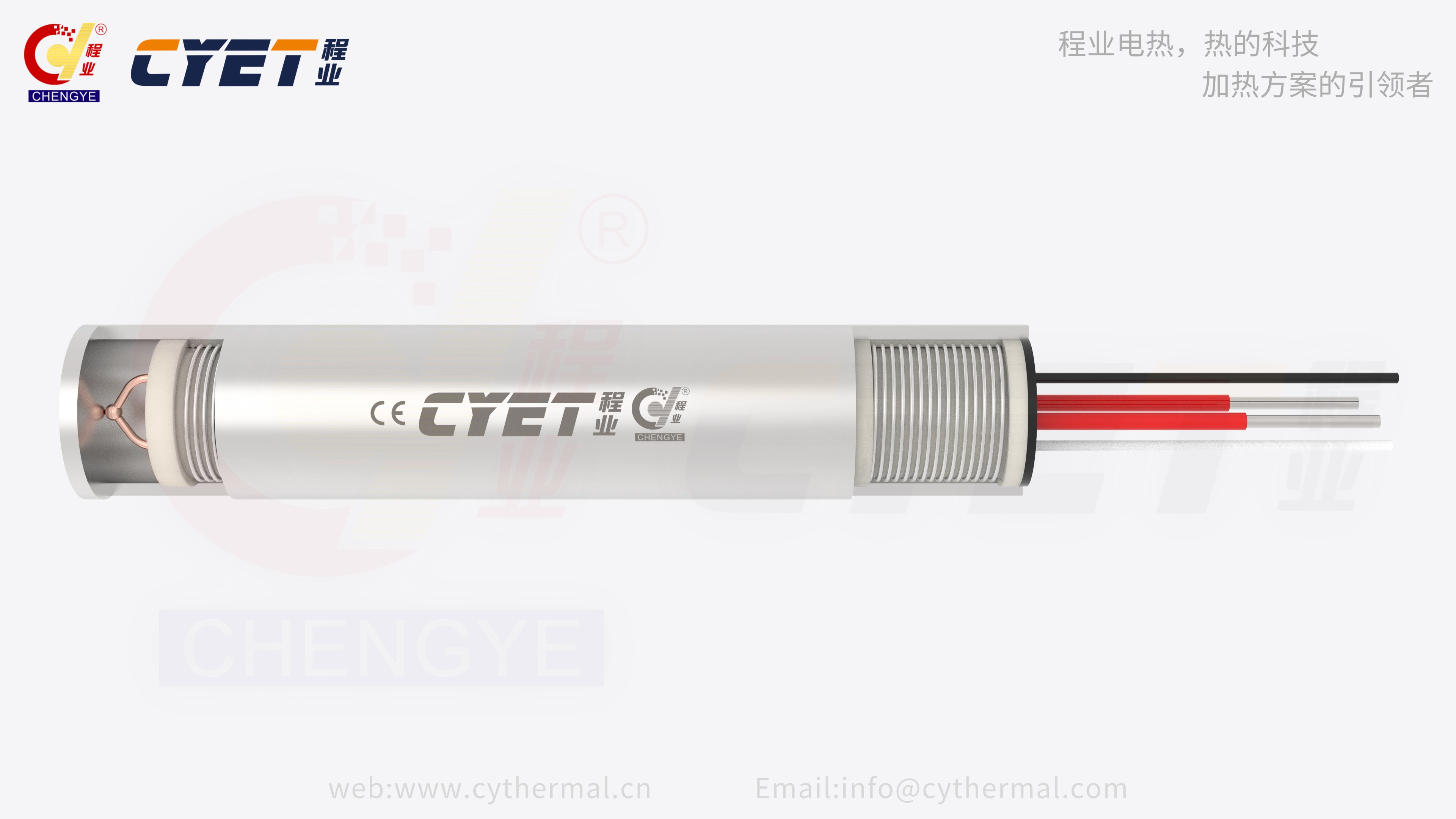

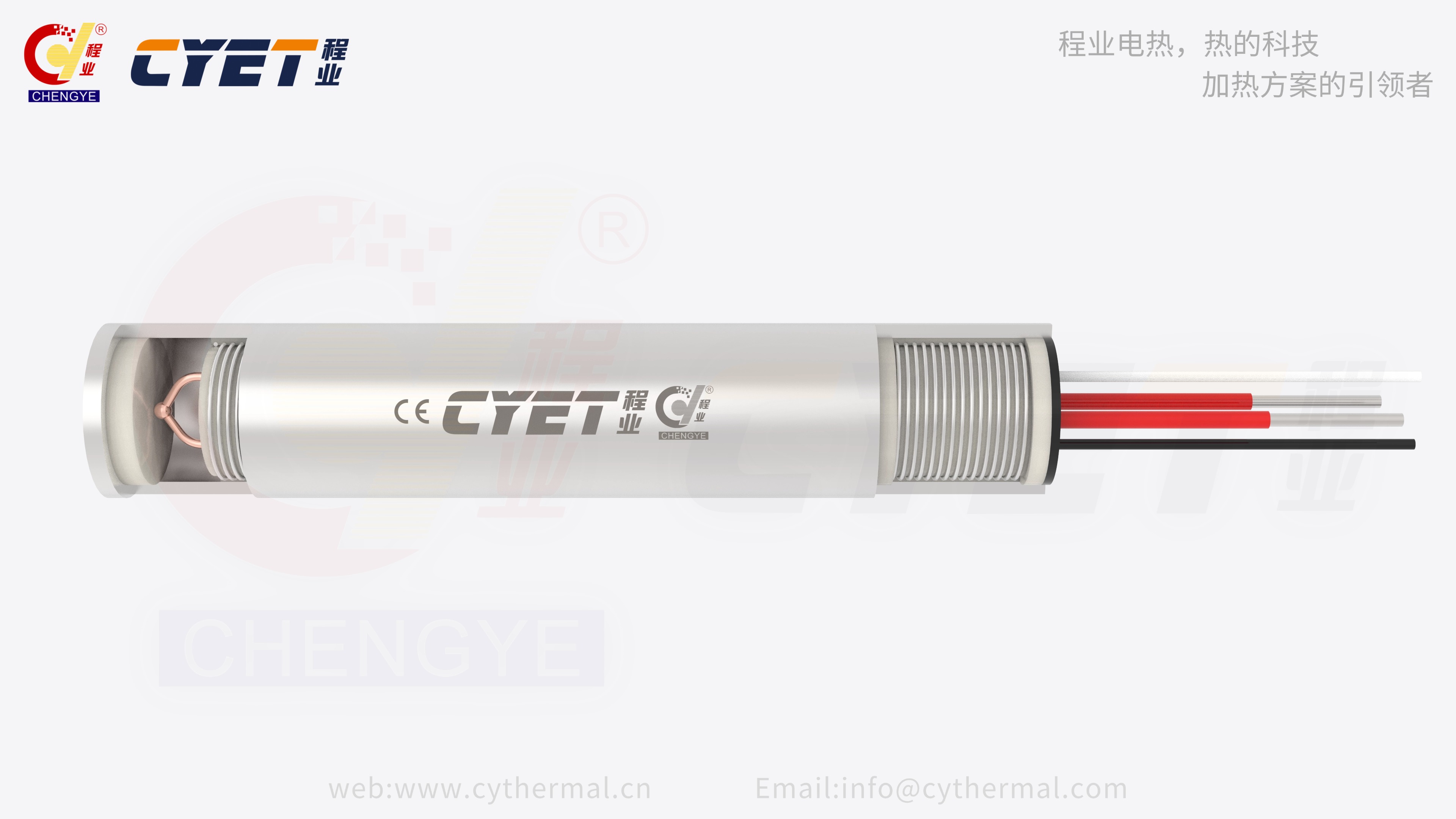

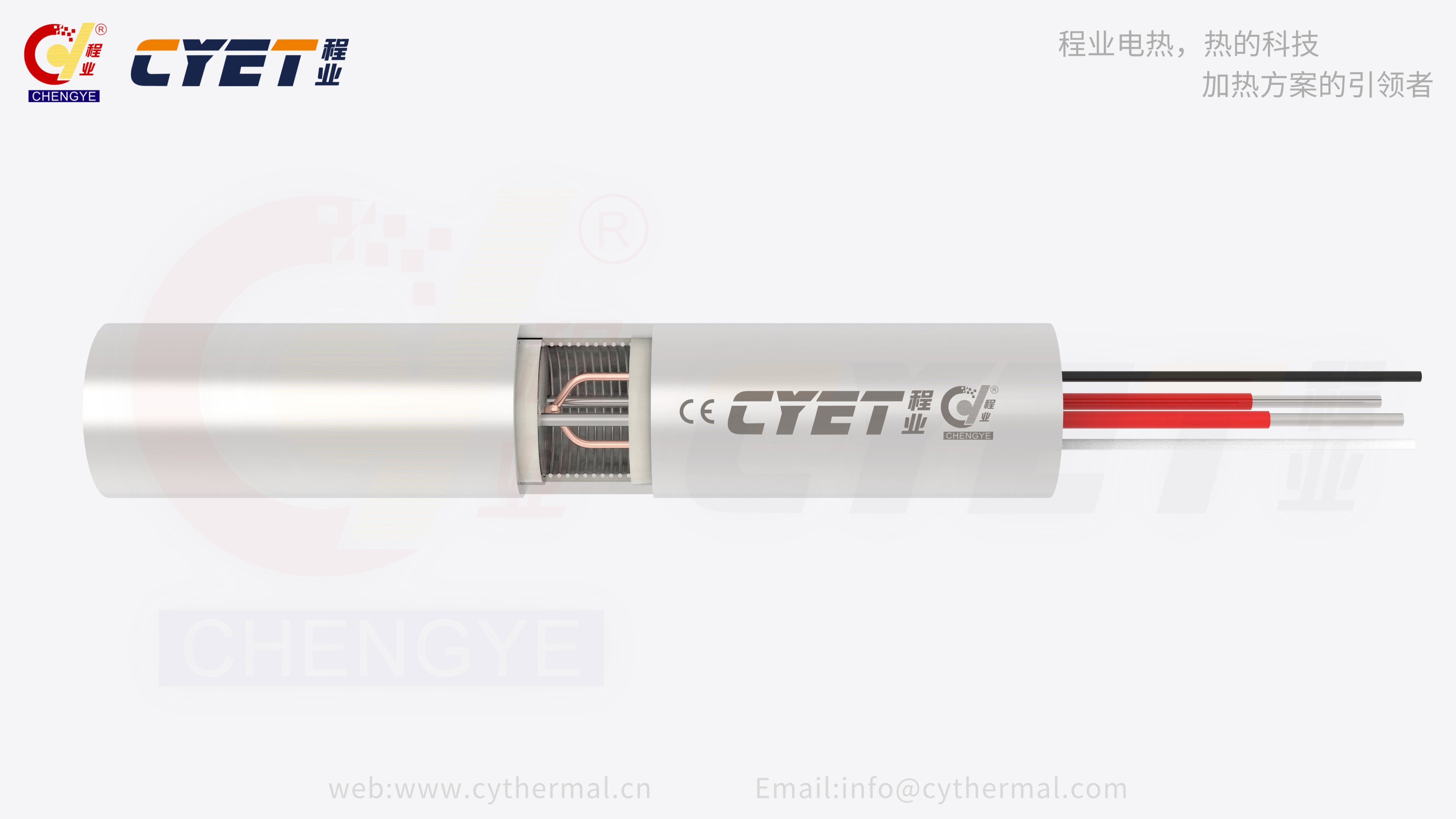

HEATING CORE

内部结构

Product Gallery

产品图片

With Temperature Sensors

可内置热电偶/热电阻

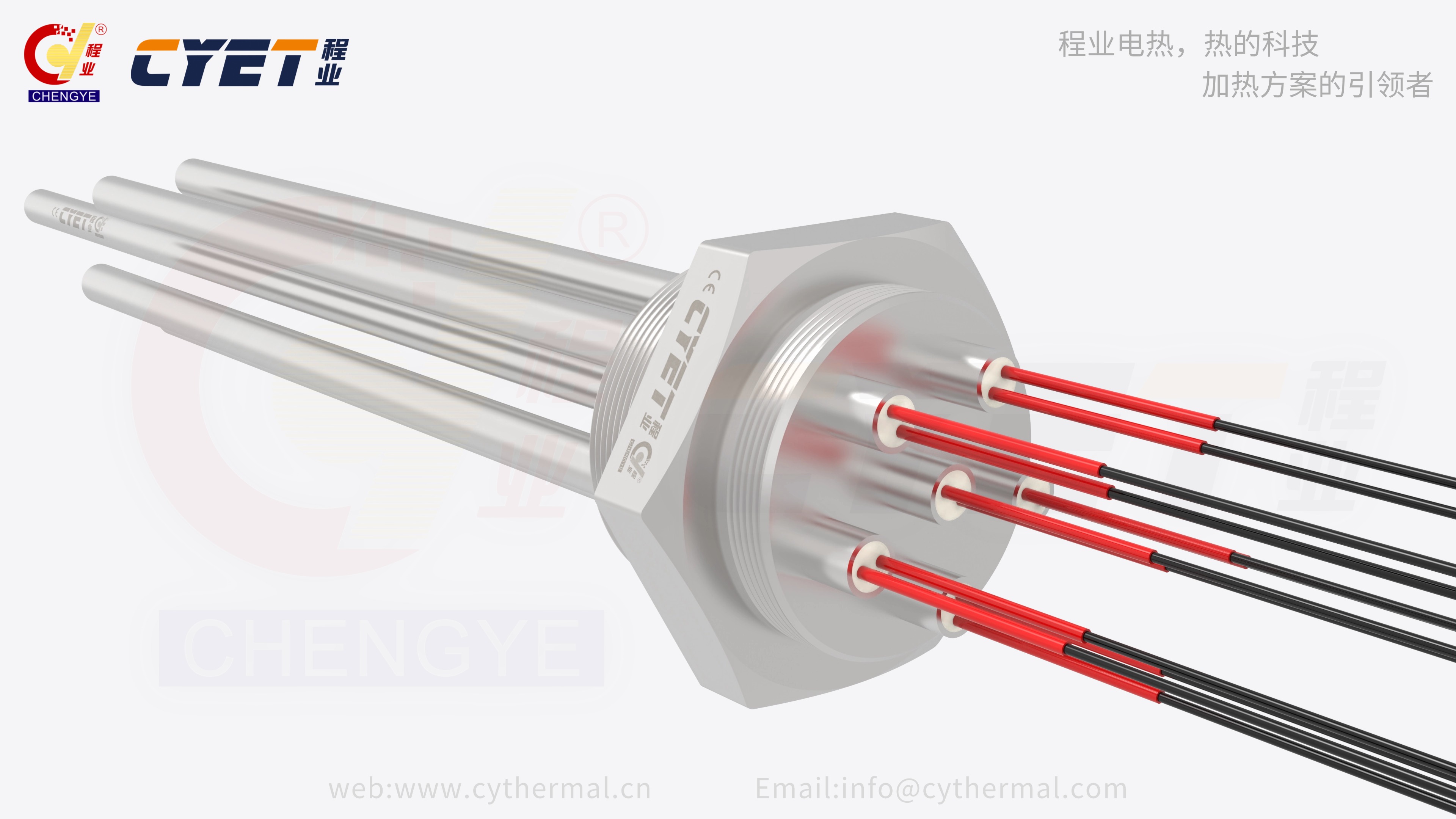

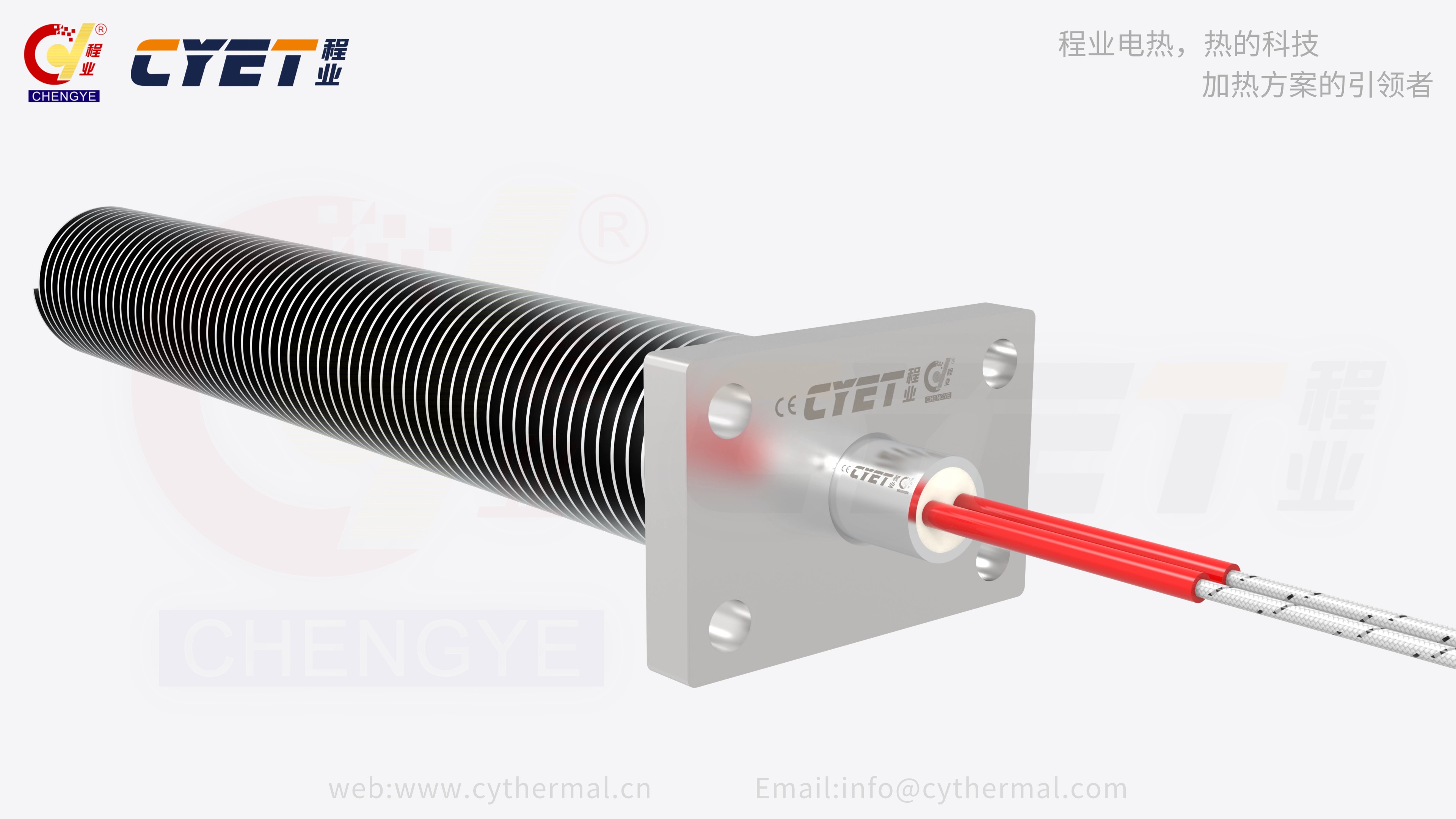

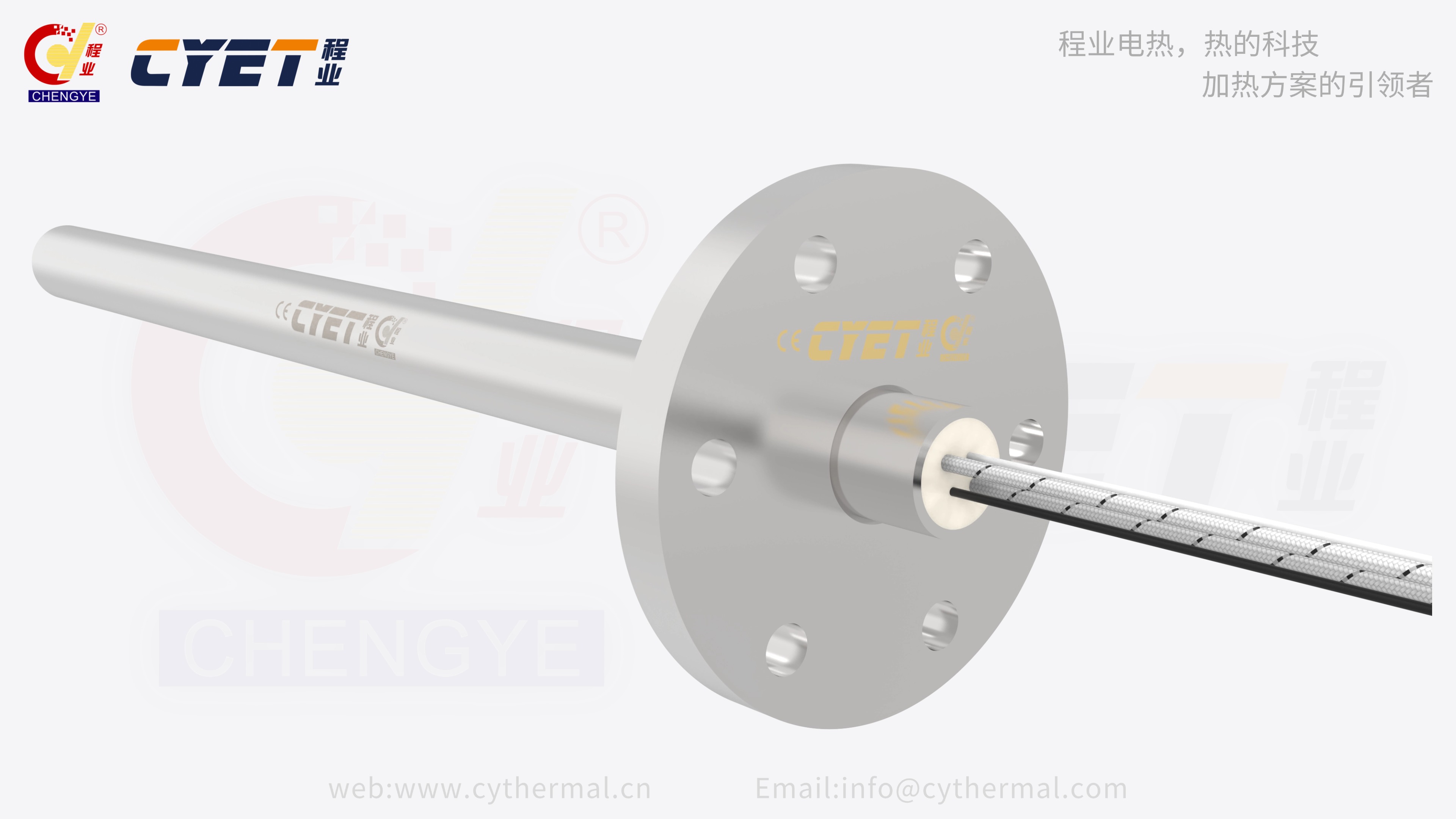

With flange

可加装法兰

Video Case

视频案例展示

Cartridge Heater

单头加热管

工业领域应用最广泛的精密管状电热元件：体积小巧、加热集中、安装灵活，适配模具加热、医疗仪器、真空设备、半导体与新能源等精密定点加热场景。
