弹簧加热圈全维度深度解析 一、产品定义与核心定位 弹簧加热圈（行业标准名：热流道弹簧式电加热圈、螺旋弹簧发热圈）是柔性螺旋管状电热元件，专为精密热流道喷嘴、小型模具热嘴、微型管道、微小圆柱工件设计，依靠弹簧自身弹性抱紧被加热基体，解决传统整圈加热件无法适配细长、异形、可拆卸热嘴的痛点，是注塑、挤出、精密封装行业高精度局部加热的核心部件。 区别于一体式不锈钢加热圈、陶瓷加热圈、铸铝加热圈：弹簧结构自带弹性补偿，热胀冷缩全程贴合，温控精度、响应速度、适配灵活性均为小型精密加热场景最优解，行业90%热流道系统标配此加热元件。 二、内部分层结构与发热原理 （一）五层标准复合结构（由内至外） 1. 核心发热层：镍铬合金电阻丝 主流材质Cr20Ni80镍铬丝，高电阻率、低温电阻漂移，通电产生焦耳热；高端机型采用康泰尔铁铬铝丝，耐温上限更高、抗氧化更强。按功率密绕成螺旋，决定整体功率与升温速率。 2. 绝缘导热填充层：高纯氧化镁粉 无缝填充于发热丝与金属套管间隙，兼具电气绝缘+快速导热双重作用，高温下不粉化、不击穿，耐压可达3000V以上，是加热圈安全运行的核心介质。 3. 金属套管成型层：无缝高温合金管 管材截面分圆形、方形、扁平矩形三类，材质分304/316不锈钢、Incoloy 800高温合金；管材经数控设备冷卷成连续螺旋弹簧形态，赋予产品弹性抱紧能力。 4. 高温引线防护层：玻纤编织耐高温线缆 分单出线、双出线、侧出线、直角出线四种结构，内置玻纤+云母双层绝缘，耐温500℃，可弯折布线，部分型号集成K/J/E型热电偶一体出线，实现加热+测温一体化。 5. 表面防护层（可选） 亮光抛光/喷砂哑光处理；高腐蚀工况增加渗铝抗氧化涂层，提升800℃工况使用寿命。 （二）发热与传热原理 通电后镍铬丝持续释放焦耳热，通过氧化镁粉径向快速传导至外层弹簧套管；弹簧螺旋弹性结构持续对喷嘴外壁施加预紧压力，消除装配间隙，热阻极低；螺旋增大换热接触面积，升温速度远高于同规格硬质加热圈，热惯性极小，控温波动可控制在±1℃以内。 三、核心原材料选型与性能边界 （一）套管材质对比表 材质 长期耐温 优势 适用场景 304不锈钢 ≤600℃ 性价比高、防锈、易加工 普通塑胶热流道、低温挤出喷嘴 316不锈钢 ≤650℃ 耐酸碱、抗塑胶分解腐蚀 PVC、POM腐蚀性原料注塑 Incoloy 800/840高温合金 ≤800℃ 抗氧化、高温不变形、抗热疲劳 高温工程塑料、PC/PEEK热流道、医疗精密模具 （二）发热丝材质 1. Cr20Ni80镍铬丝（通用款） 工作温度0~650℃，电阻稳定、不易脆断，常规功率50~2000W弹簧圈标配，成本适中。 2. 0Cr25Al5铁铬铝（高温款） 极限耐温850℃，单位功率发热密度更高，适合小尺寸、高功率密度微型加热圈；缺点冷热循环多次后韧性下降。 （三）绝缘辅料 高纯电熔氧化镁粉：纯度≥98%，低杂质避免高温漏电；云母、玻纤引线绝缘耐温550℃，适配长期高温布线。 四、完整生产工艺流程 1. 管材裁切与预处理 无缝合金管定长切割，内壁除油抛光，保证氧化镁填充无杂质、无气泡。 2. 穿丝填粉压实 内置镍铬发热丝，全自动震动填充高纯氧化镁，多道次径向压实，消除空隙（空隙会造成局部过热击穿）。 3. 缩管致密化 多道模具径向缩径，使发热丝、绝缘粉、套管紧密结合，导热效率提升30%。 4. 数控弹簧冷卷成型 CNC卷簧机按设定内径、螺距、总长卷绕成螺旋弹簧；线径细全部冷卷成型，成型后300~400℃去应力退火，消除卷绕加工应力，防止高温变形回弹。 5. 引线密封装配 高温密封胶封堵管口，连接玻纤耐高温线缆；一体测温款同步预埋热电偶，固定测温探头于弹簧内侧（紧贴喷嘴，测温无滞后）。 6. 电气耐压与老化测试 耐压3000V/1min无击穿、绝缘电阻≥50MΩ；120℃~500℃循环老化4小时，筛选发热不均、漏电、断线不良品。 7. 表面处理与尺寸校准 喷砂/抛光、螺距校正，出厂标注电压、功率、尺寸、测温类型参数。 五、产品分类、规格参数与结构款式 （一）按尺寸分两大品类 1. 标准型弹簧加热圈 弹簧内径Φ6~Φ100mm，长度15~500mm，功率50W~3000W，电压12V/24V/110V/220V/380V；适配绝大多数标准热流道喷嘴、挤出小料嘴。 2. 微型弹簧加热圈 弹簧内径≤5mm，超细方形截面套管，功率密度＞10W/cm³；用于芯片封装、微型医疗注塑、光学微模具、实验室小型加热组件。 （二）按出线/集成结构分类 - 直出线型：线缆沿弹簧轴向延伸，空间充足标准模具； - 90°直角出线：线缆侧向弯折，狭窄模腔避位； - 内置热电偶一体型（最常用）：K型热电偶预埋，实时采集喷嘴温度，适配高精度温控箱； - 分段双功率弹簧圈：前后两段独立发热，实现喷嘴分段控温； - 带黄铜护套套件款：弹簧+黄铜外衬组合，适配螺纹式热嘴； - 扁平扁条弹簧：扁平截面，适配扁平窄槽加热面。 （三）截面类型 圆形套管（通用）、方形套管（功率密度更高）、扁平矩形套管（贴合扁平工件）。 六、五大核心优势 1. 弹性自适应贴合，传热效率极高 弹簧自身弹力持续抱紧喷嘴，抵消金属热膨胀间隙，无空气隔热层；同工况热效率≥92%，远高于硬质分体加热圈，不易产生冷料、温度死角。 2. 升温极速、温控精度顶尖 热惯性极低，室温25℃升至250℃仅需5~8秒；搭配内置热电偶控温波动±0.5~±1℃，适合PC、PMMA、光学级透明塑料精密注塑，杜绝色差、银丝缺陷。 3. 尺寸灵活、非标定制无限制 极小内径、超长、异形变径弹簧均可定制；硬质铸铝/陶瓷圈受模具限制，细长、阶梯、异形热嘴只能选用弹簧加热圈。 4. 耐高温、抗热疲劳，使用寿命长 Incoloy合金款长期800℃稳定运行，反复冷热循环不易开裂；弹簧结构分散热应力，相比一体不锈钢加热圈寿命提升1.5倍以上。 5. 拆装维护便捷，更换成本低 直接拉伸弹簧即可套入/取下喷嘴，无需拆卸整套模具；单圈损坏单独更换，无需更换整套加热组件，降低停机维修成本。 七、固有短板与使用限制 1. 散热速度快，保温性能弱 螺旋间隙散热大，无保温层工况能耗高于陶瓷加热圈；高温长时间保温场景建议搭配隔热套使用。 2. 大直径大面积加热不经济 弹簧结构适合细长圆柱工件；料筒大直径整体加热优先选用陶瓷/铸铝加热圈，弹簧圈成本、散热劣势明显。 3. 高湿、强滴水环境防护差 管口密封处长期浸水易受潮漏电，水冷模具需做好隔热隔水防护，禁止直接淋水。 4. 超细微型款生产良率偏低 内径＜4mm微型弹簧，绕丝、绝缘填充工艺难度高，采购成本显著上升。 八、主流应用行业与设备 （一）塑胶精密注塑（核心应用） - 热流道系统所有热嘴、浇口套、针阀式喷嘴加热； - 光学镜片、LED透镜、医疗耗材、电子连接器精密模具； - PEEK、LCP、PC高温工程塑料模具。 （二）挤出与吹塑设备 小型挤出机模头、拉丝机喷嘴、吹塑机小口径模头加热。 （三）新能源与电子封装 锂电池极片模头、半导体芯片封装热台、线束热熔模具、微型热熔治具。 （四）医疗、实验室精密加热 微流控芯片加热、医用导管挤出喷嘴、实验室小型管式加热、微量反应容器预热。 （五）其他细分场景 3D打印高温喷嘴、热熔胶机加热头、小型管道伴热、线材包覆模头。 九、与其他主流加热圈对比选型指南 加热元件 最高耐温 温控精度 贴合能力 适用场景 不推荐场景 弹簧加热圈 800℃ ±1℃ 弹性自适应，细长件完美贴合 热流道喷嘴、微型细长工件 大直径料筒、长期保温设备 陶瓷加热圈 750℃ ±3~5℃ 硬质固定，间隙大 注塑机料筒、中大型模头 细小喷嘴、异形可拆卸热嘴 铸铝加热圈 450℃ ±3℃ 一体成型，刚性贴合 低温挤出料筒、防水淋水设备 高温工程塑料、精密光学模具 普通不锈钢整圈 600℃ ±2~4℃ 热胀脱壳产生间隙 标准粗大圆柱工件 频繁冷热循环、高精度注塑 选型总结：细长、可拆卸、高精度、高温喷嘴优先弹簧加热圈；大直径料筒、防水、低成本保温选陶瓷/铸铝。 十、安装、使用与故障维护要点 （一）正确安装规范 1. 拉伸弹簧适度扩张后套入喷嘴，保证弹簧内壁与喷嘴外壁无杂质、油污； 2. 禁止强行暴力拉扯弹簧，避免套管开裂、内部发热丝断裂； 3. 内置热电偶探头必须紧贴金属基体，不可悬空，否则测温严重滞后； 4. 高温工况外部加装云母隔热套，降低散热、节约电能，同时保护线缆。 （二）运行注意事项 1. 额定电压匹配：严禁220V线圈接入380V电压，瞬间击穿绝缘烧毁； 2. 功率密度控制：常规≤6W/cm²，高温Incoloy款最高8W/cm²，过高易快速老化； 3. 停机冷却：高温设备停机先断电降温至100℃以下再拆卸，防止烫伤与套管氧化开裂。 （三）常见失效模式与解决办法 故障现象 故障原因 解决方案 通电不发热 引线断线、内部镍铬丝熔断；暴力拆装、超功率过载 更换全新弹簧加热圈，规范拆装、匹配额定功率电压 漏电跳闸、绝缘击穿 氧化镁受潮、管口密封破损进水 潮湿工况选用加强密封款，做好隔水隔热防护 局部过热、温度不均 弹簧贴合存在间隙、螺距变形 选用去应力退火成品，装配清理基体表面杂质 短期频繁烧断、寿命短 长期工作温度超过材质耐受上限 升级Incoloy 800高温合金套管款 十一、行业技术发展趋势 1. 微型化集成：微米级超细弹簧加热圈批量量产，适配半导体、MEMS微器件热管理； 2. 一体化传感集成：弹簧加热圈预埋NTC、铂电阻测温，实现加热测温一体化模块化； 3. 节能复合涂层：套管表面远红外辐射涂层，降低散热损耗，节能15%~20%； 4. 耐腐蚀特种材质普及：钛合金、哈氏合金弹簧圈，适配强腐蚀氟塑料、医疗级原料生产； 5. 智能分段控温弹簧：双路独立发热结构，前后喷嘴精准分区控温，消除浇口拉丝、流延缺陷。 结语 弹簧加热圈凭借弹性贴合、极速升温、高精度控温、尺寸灵活四大不可替代特性，牢牢占据精密热流道加热赛道核心地位。选型时需结合工作温度、喷嘴尺寸、原料腐蚀性、温控精度要求匹配套管材质与功率密度，配合规范安装隔热防护，可大幅延长使用寿命、稳定塑胶成型品质，是精密制造领域轻量化局部加热最优电热解决方案。 附加：弹簧加热圈选型速查表 选型维度 常规标准款 高温精密款 微型迷你款 腐蚀专用款 套管材质 304不锈钢 Incoloy 800 316薄壁管 316/钛合金 长期使用温度 ≤550℃ ≤780℃ ≤600℃ ≤620℃ 发热丝 Cr20Ni80 0Cr25Al5 超细镍铬丝 Cr20Ni80 功率密度 4~6W/cm² 6~8W/cm² 8~11W/cm² 4~5W/cm² 标配测温 可选K型热电偶 预埋一体式K型 微型J型热电偶 密封式测温结构 适用电压 220V 220V/110V 24V/110V/220V 220V

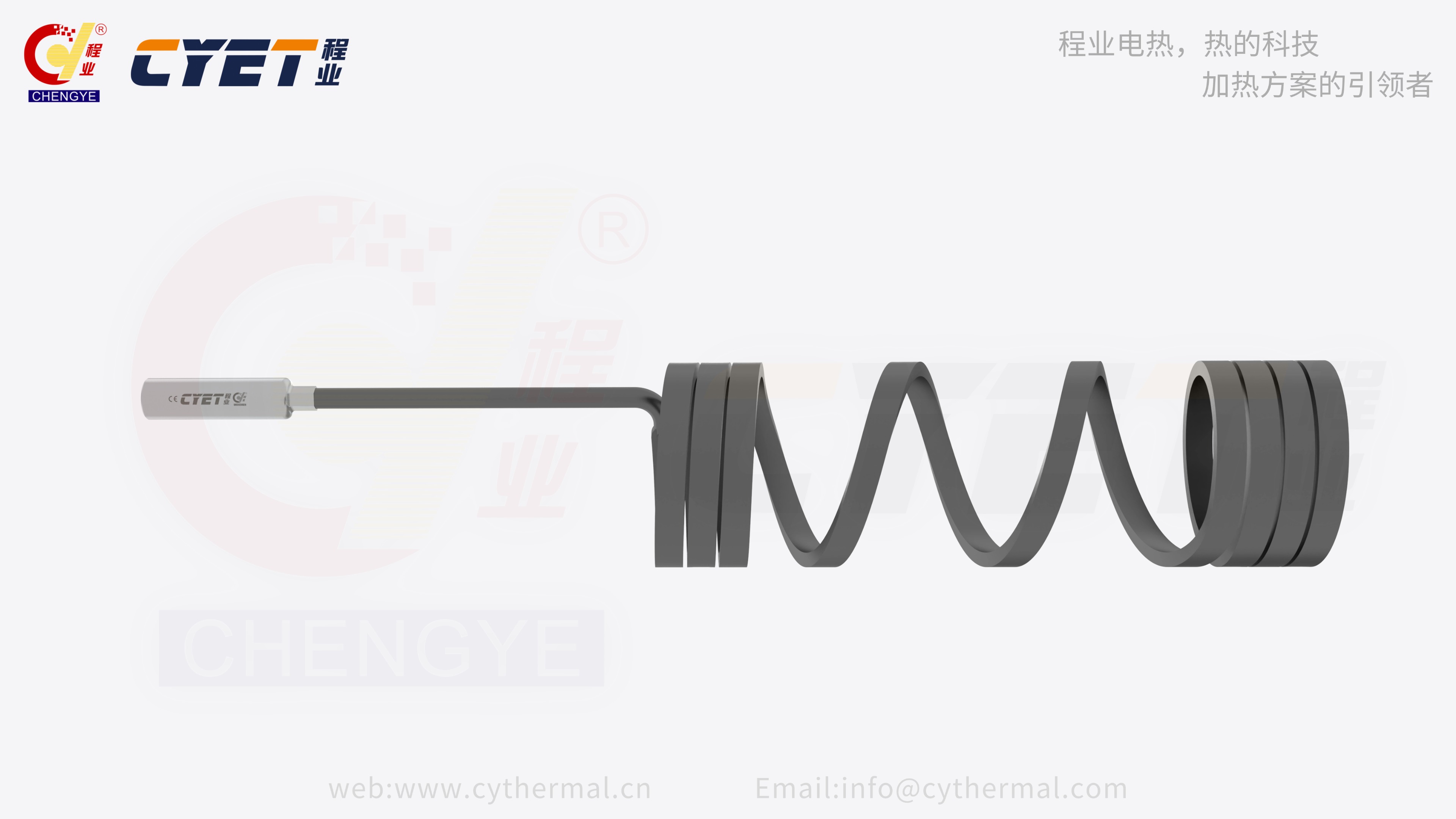

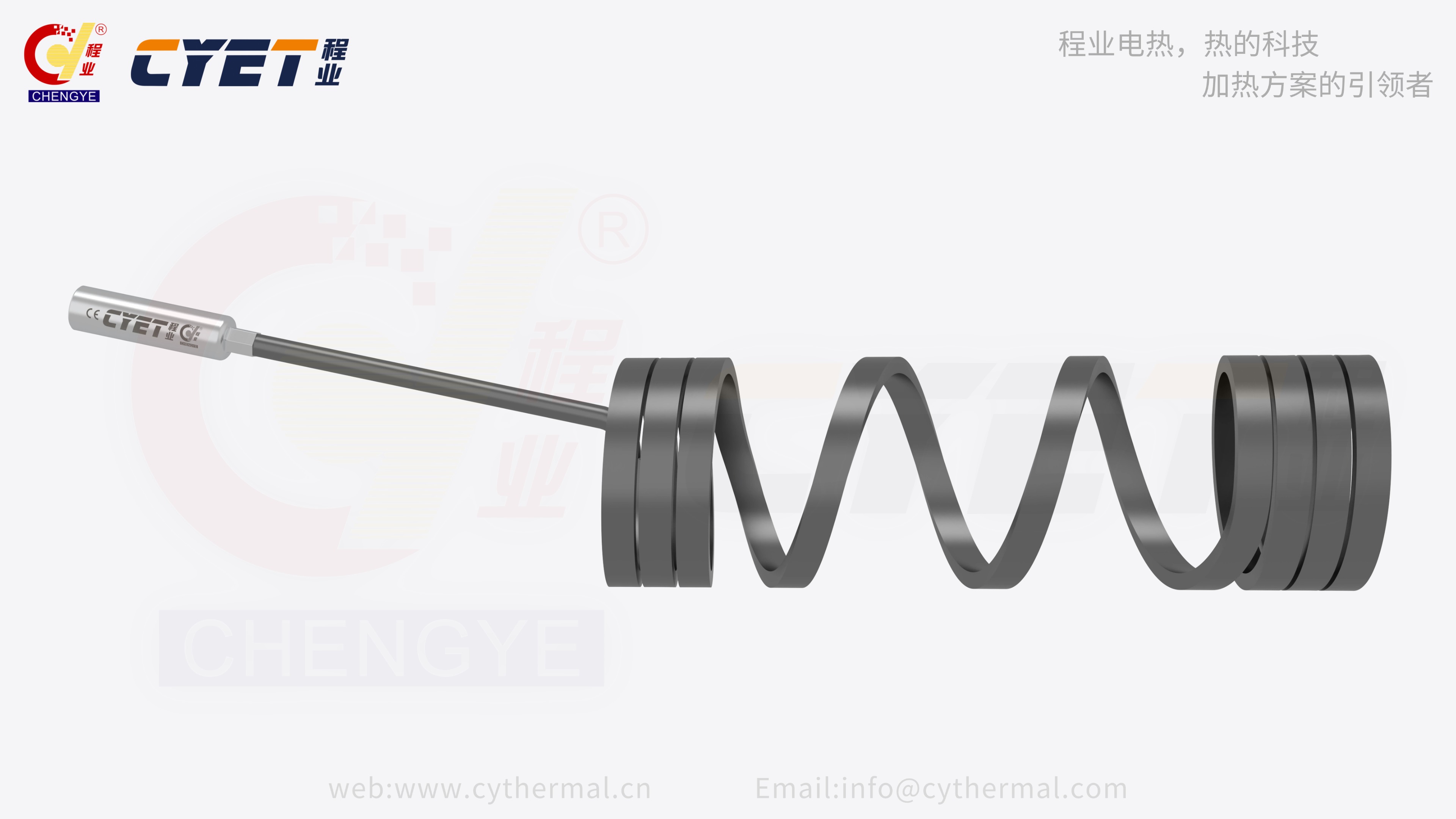

Coiled Heater

弹簧加热圈

采用多层复合一体化封装结构，整体柔性可微调，能够紧密包裹加热工件，彻底解决传统加热器件贴合度差、热损耗高的问题。核心结构分为四层，层层保障绝缘、导热与耐高温性能，适配挤出机、注塑机等设备料筒加热。

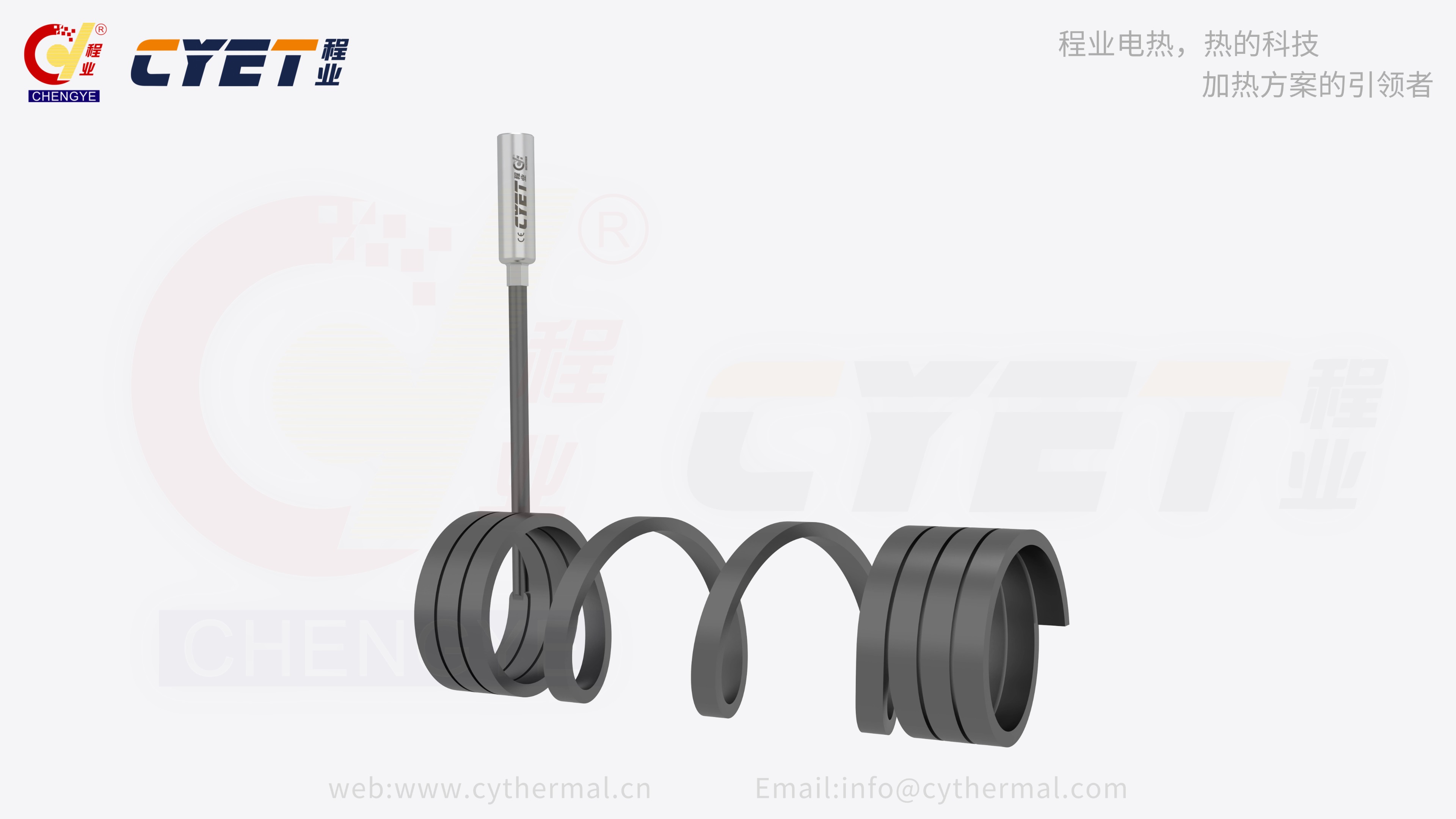

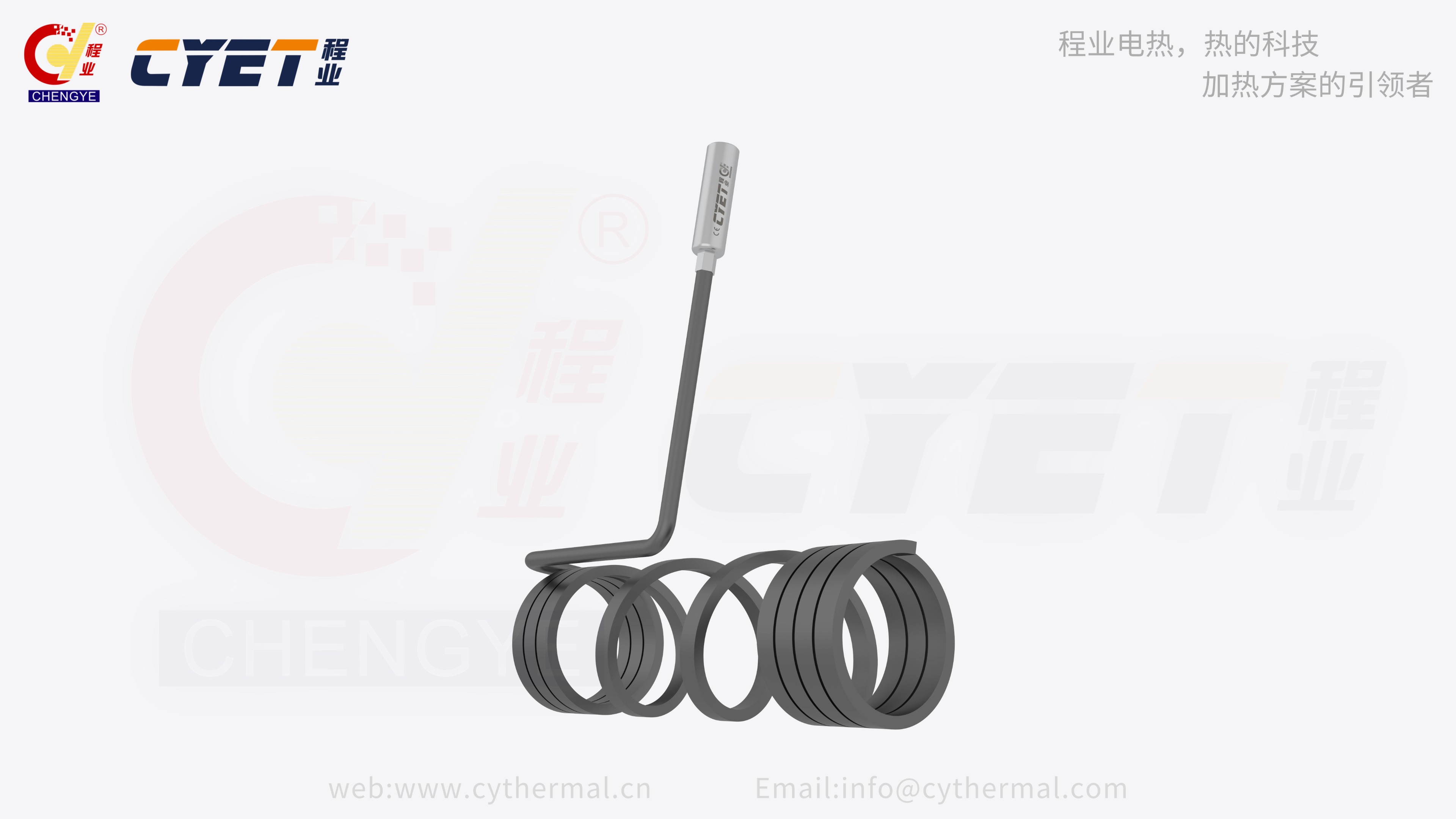

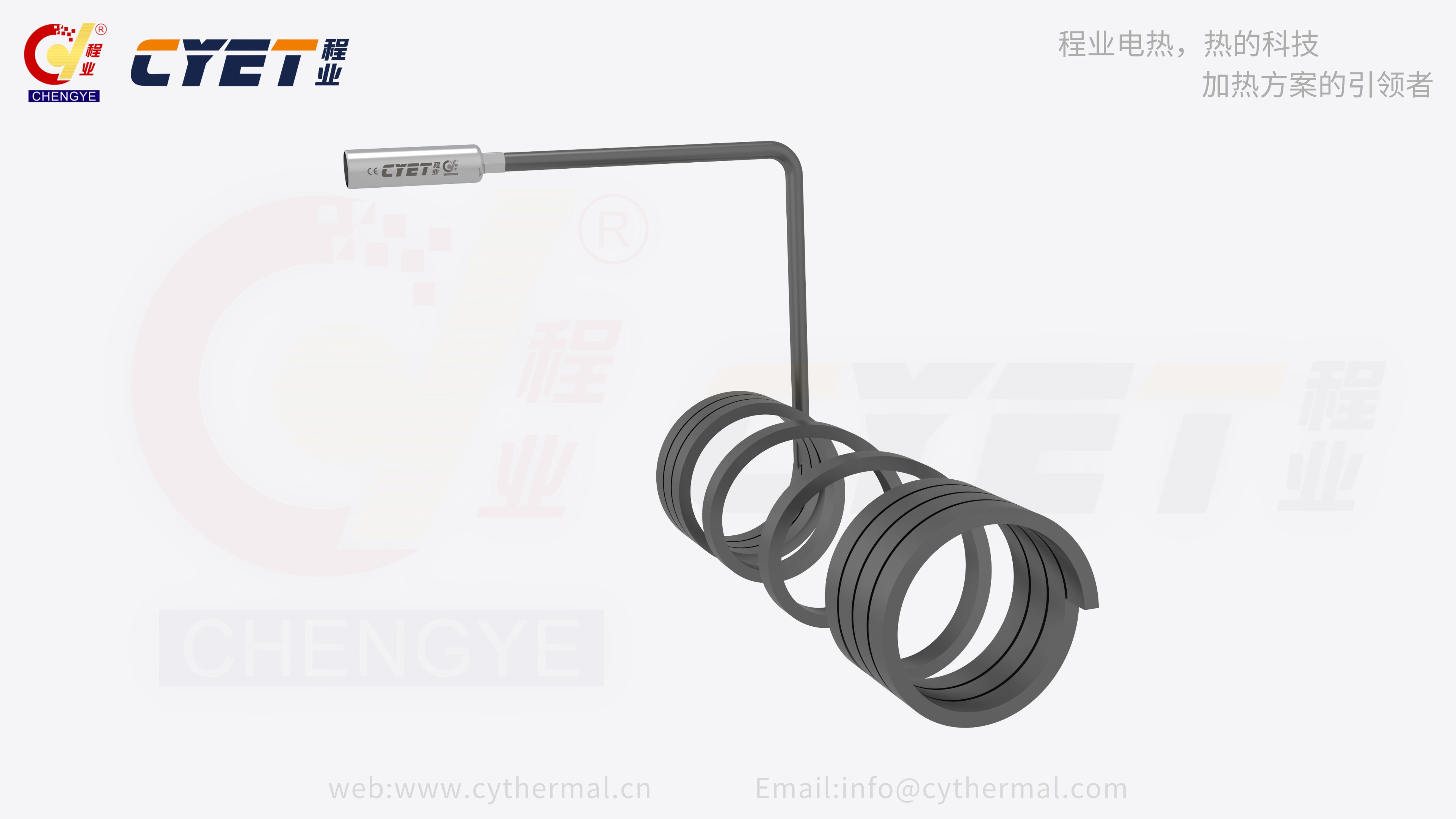

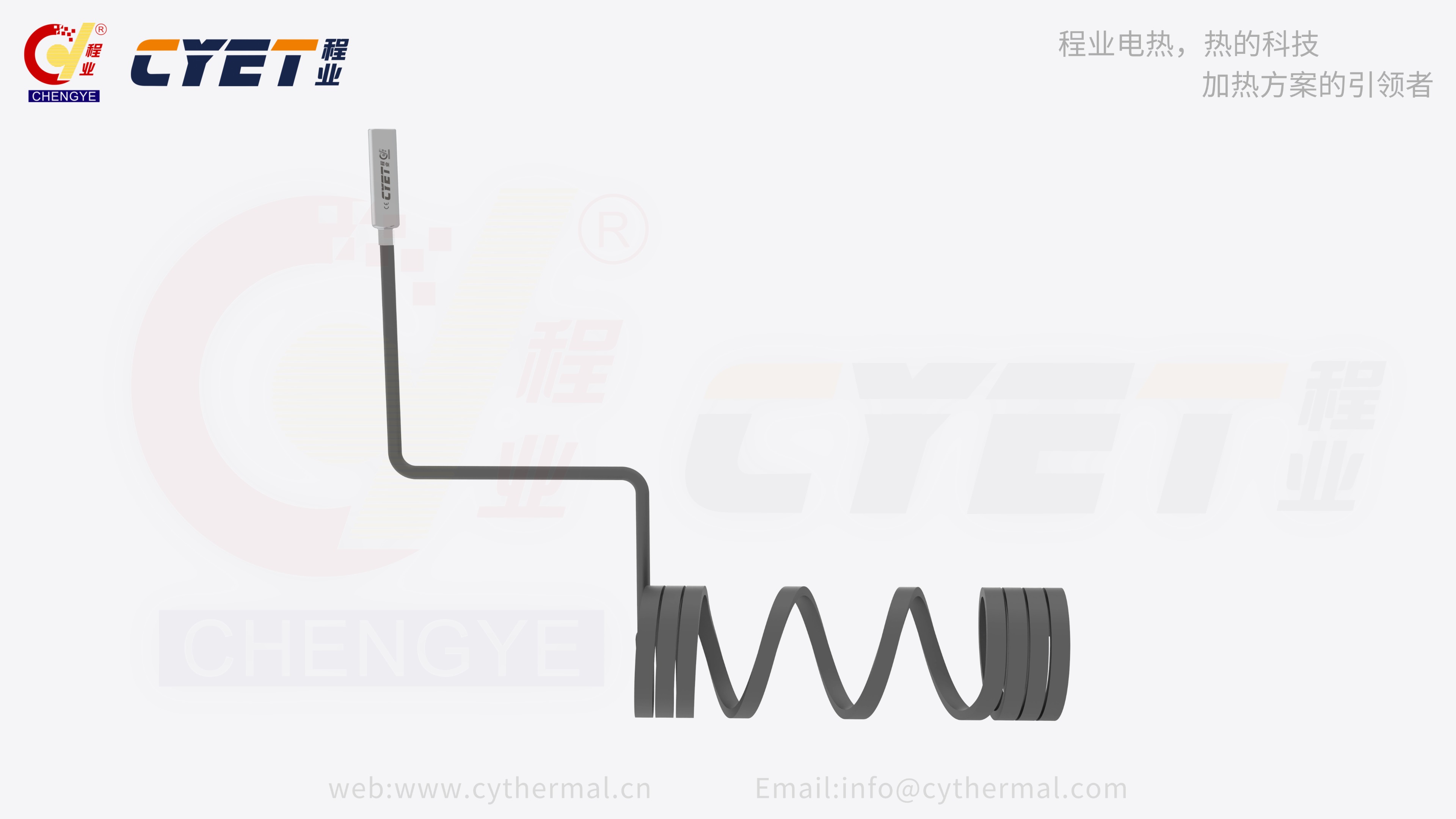

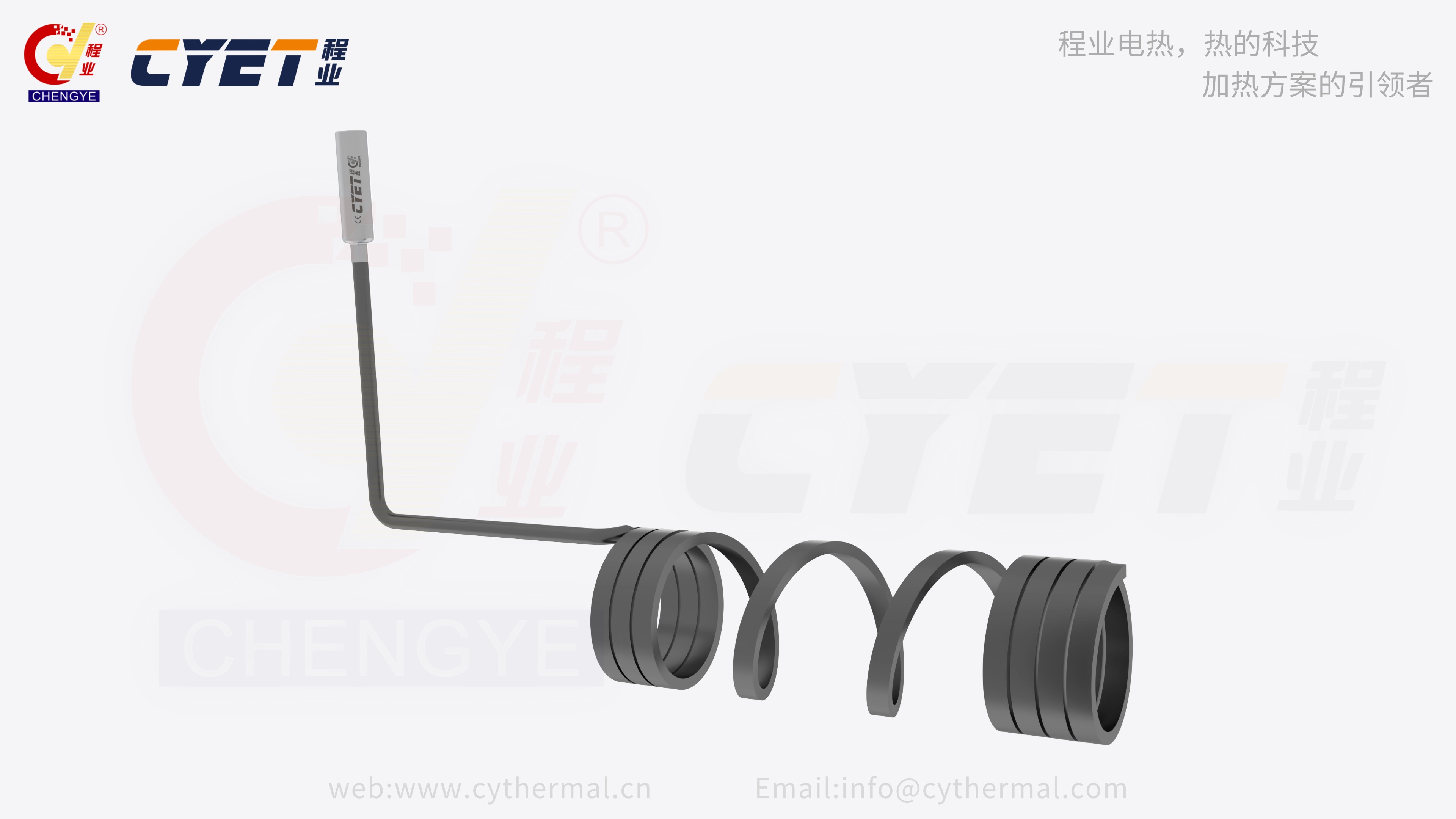

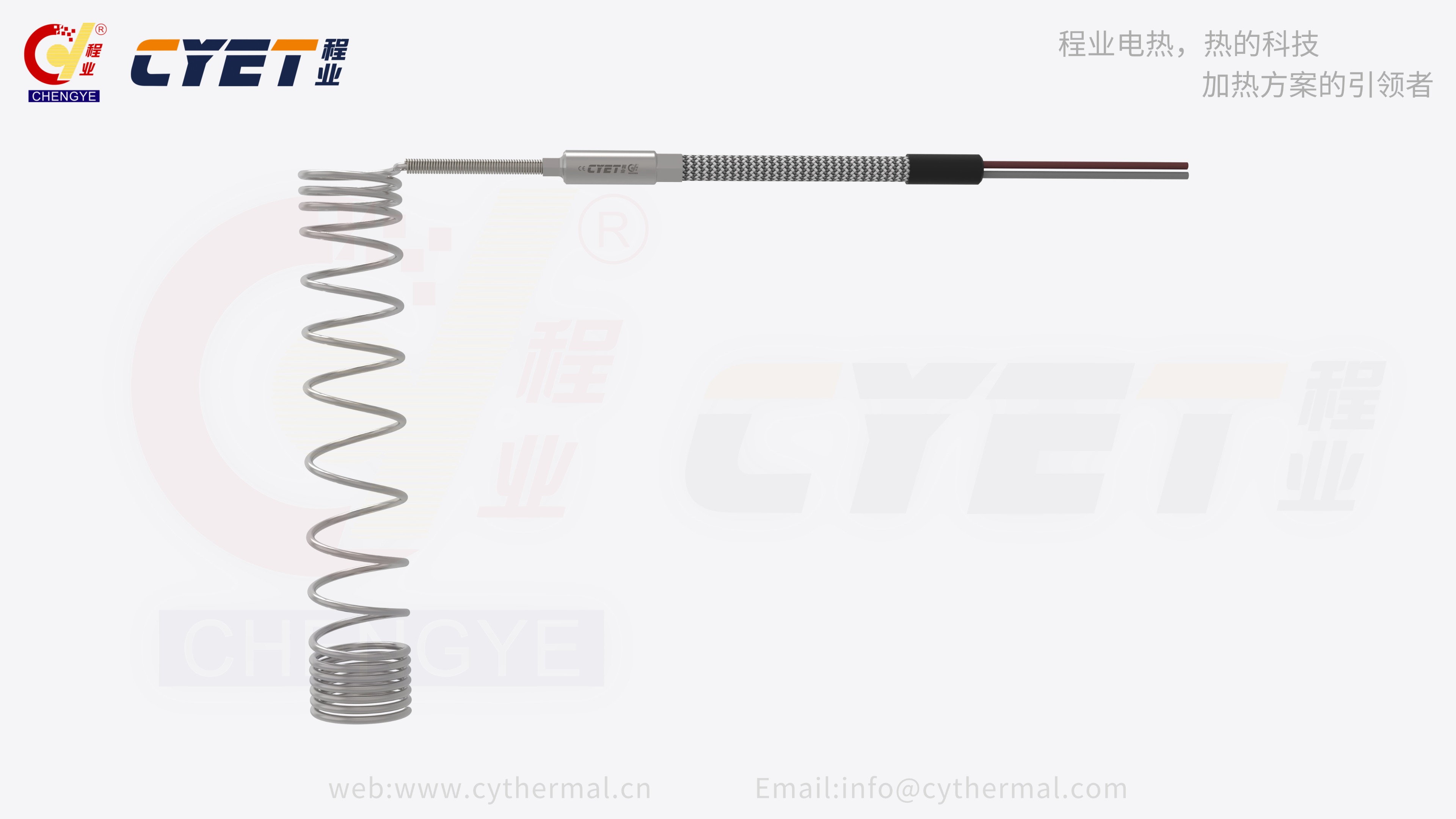

Wiring Type

出线方式

Product Gallery

产品图片

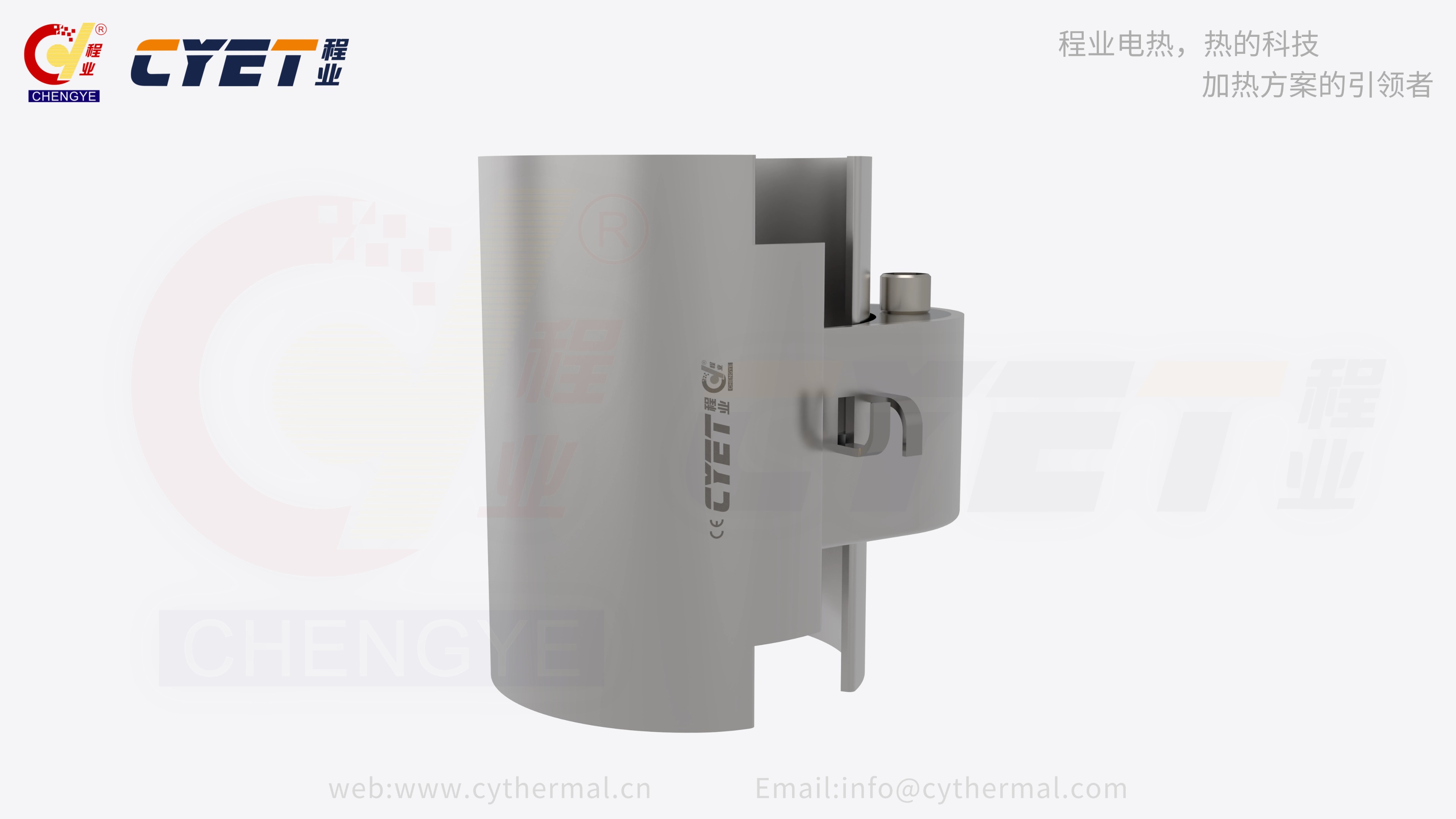

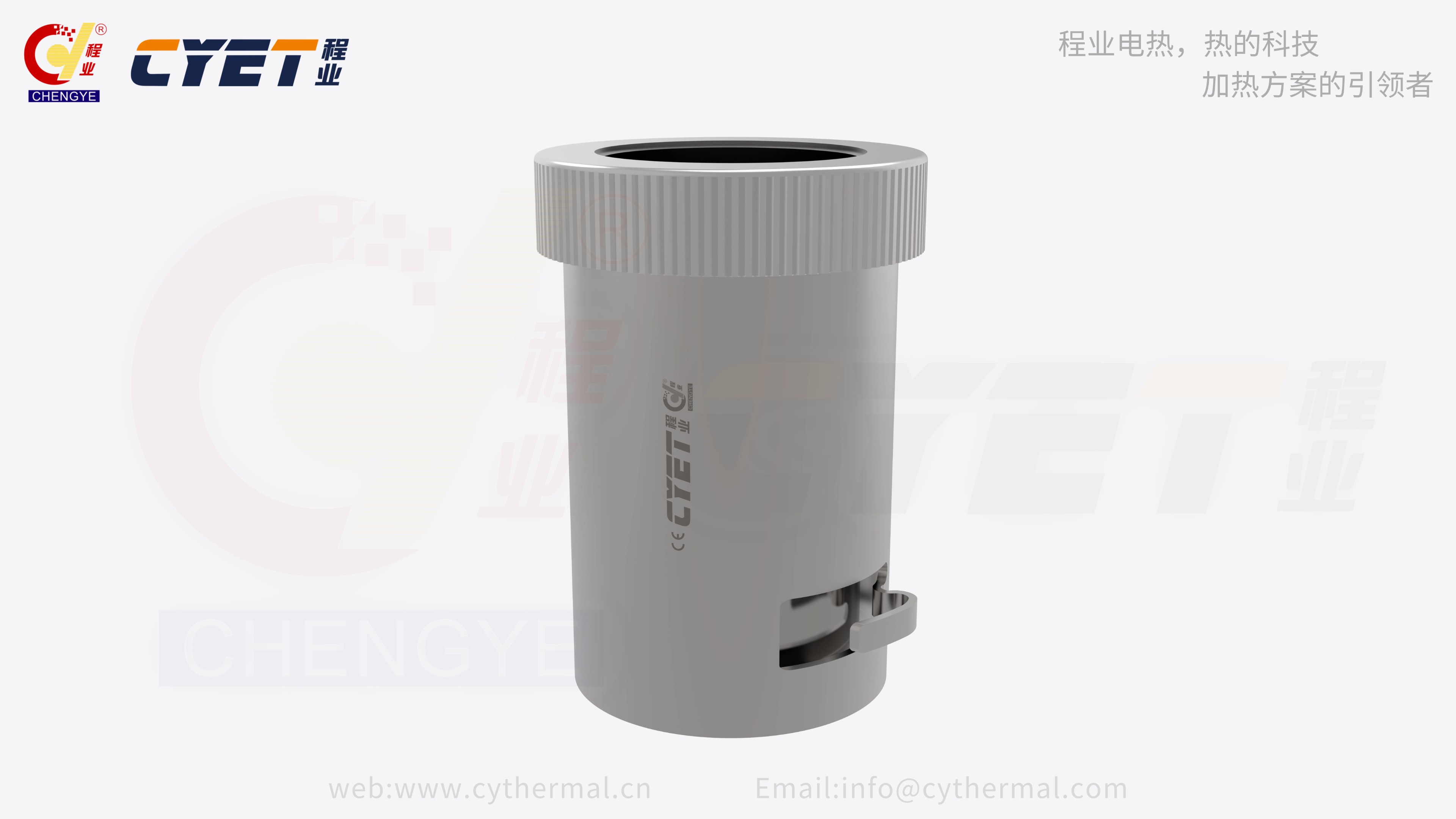

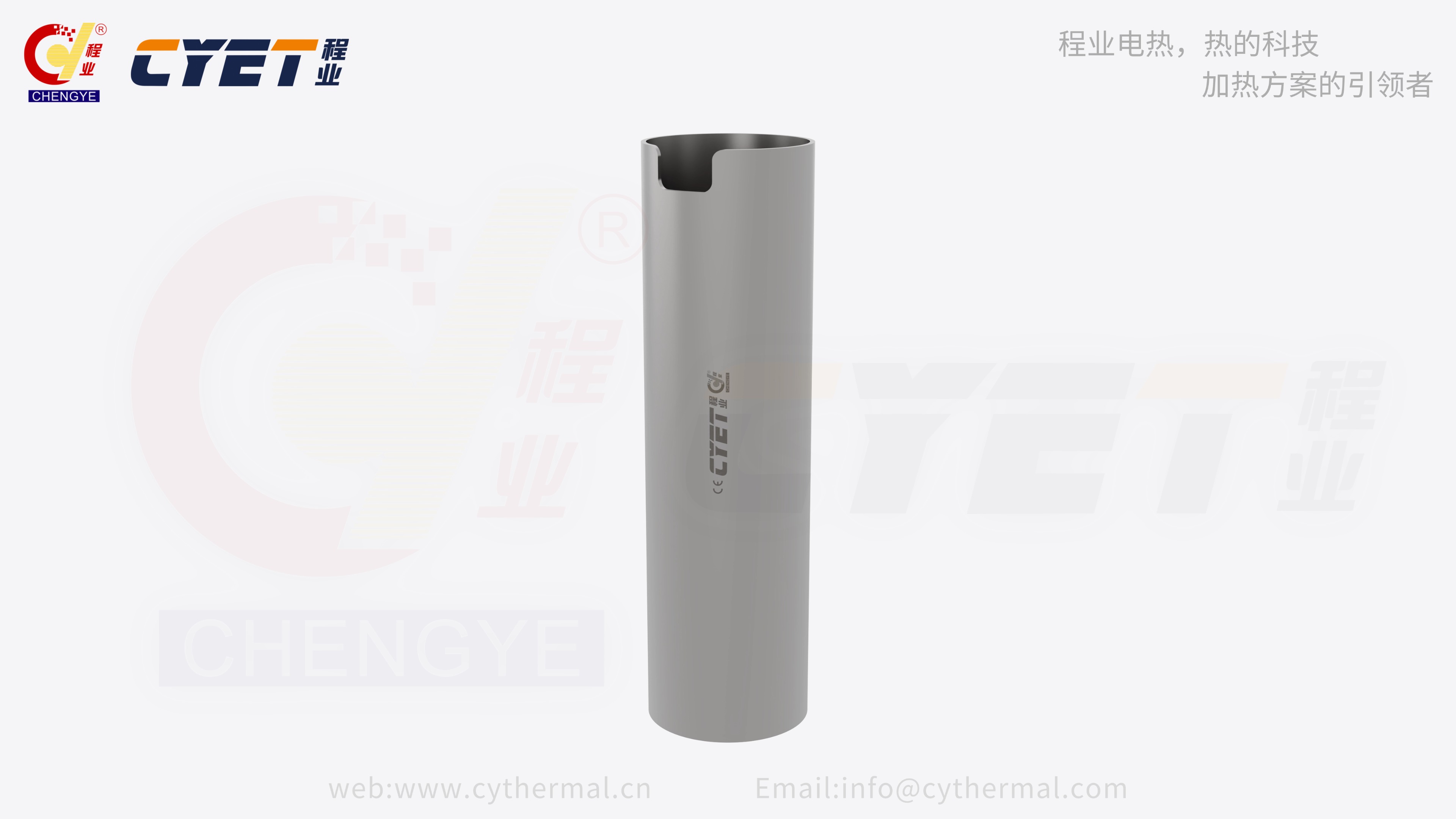

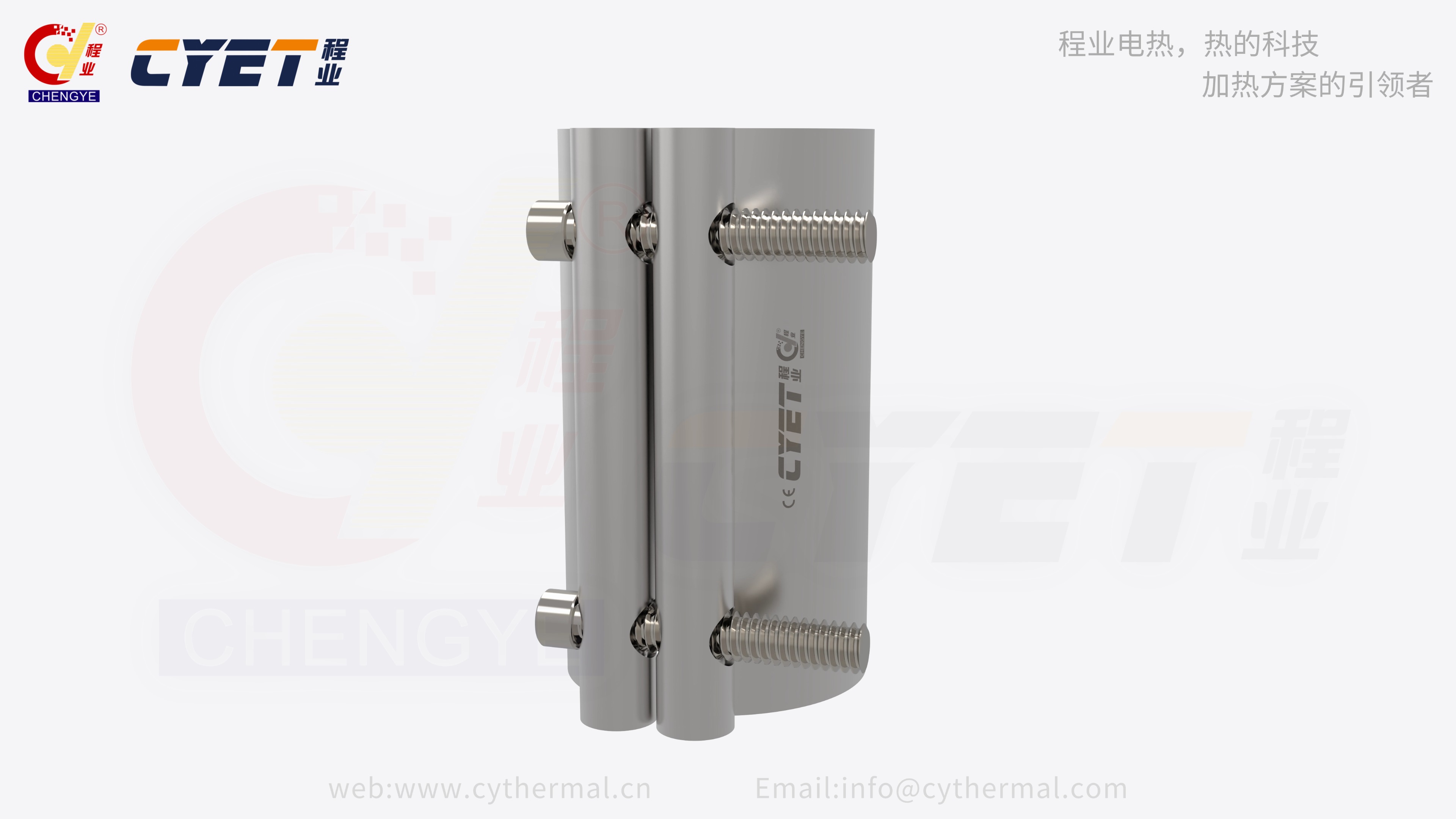

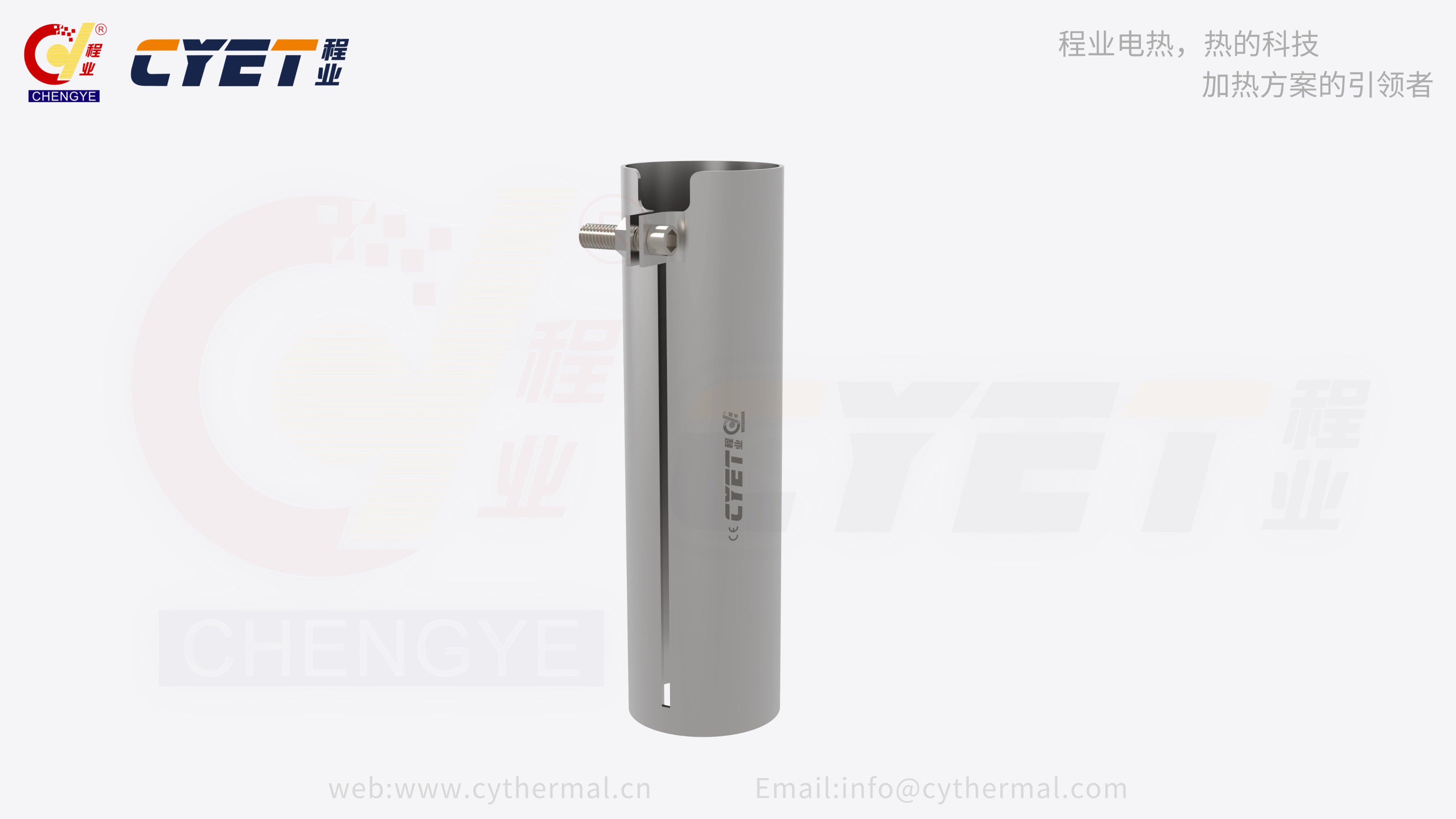

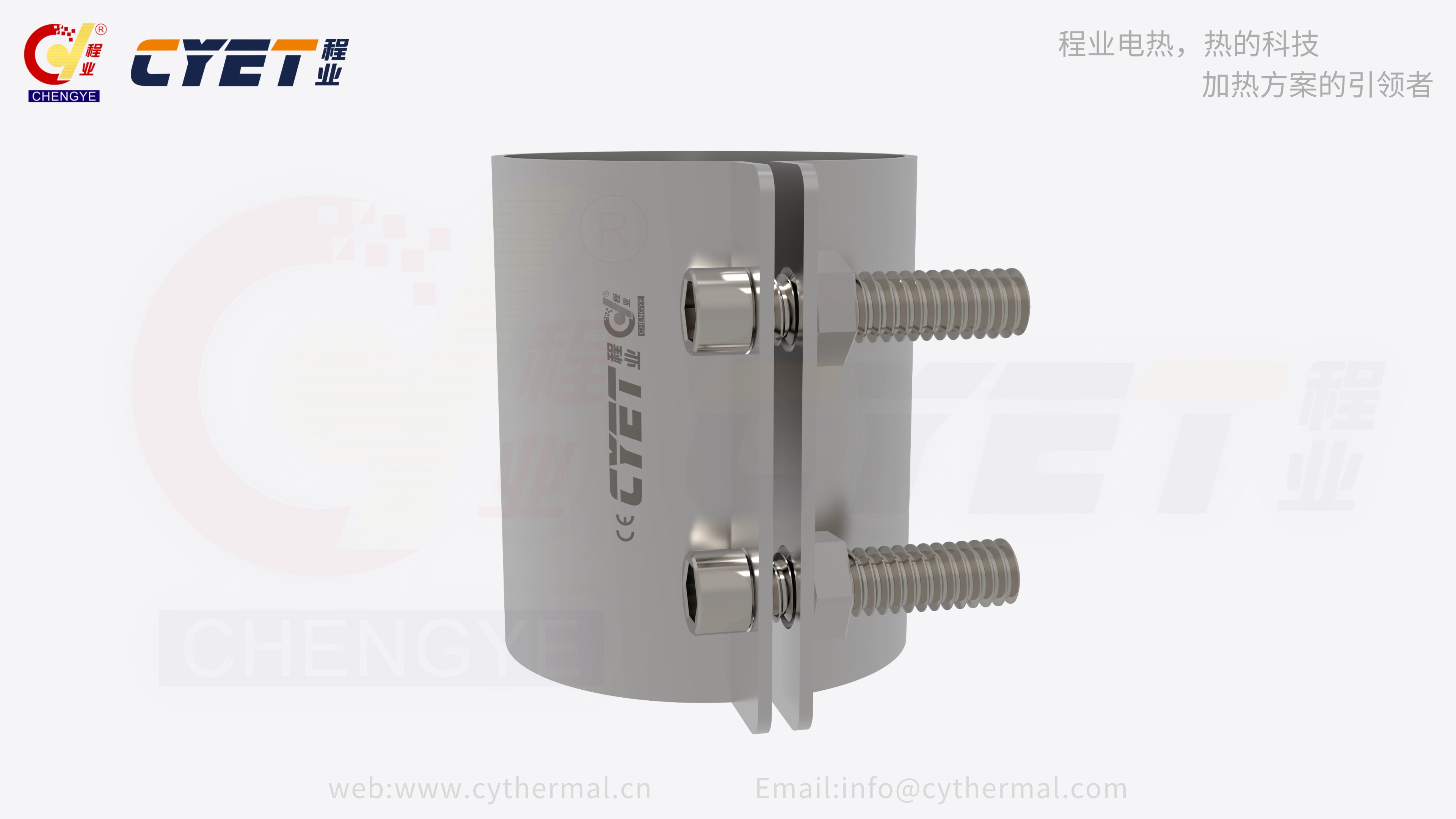

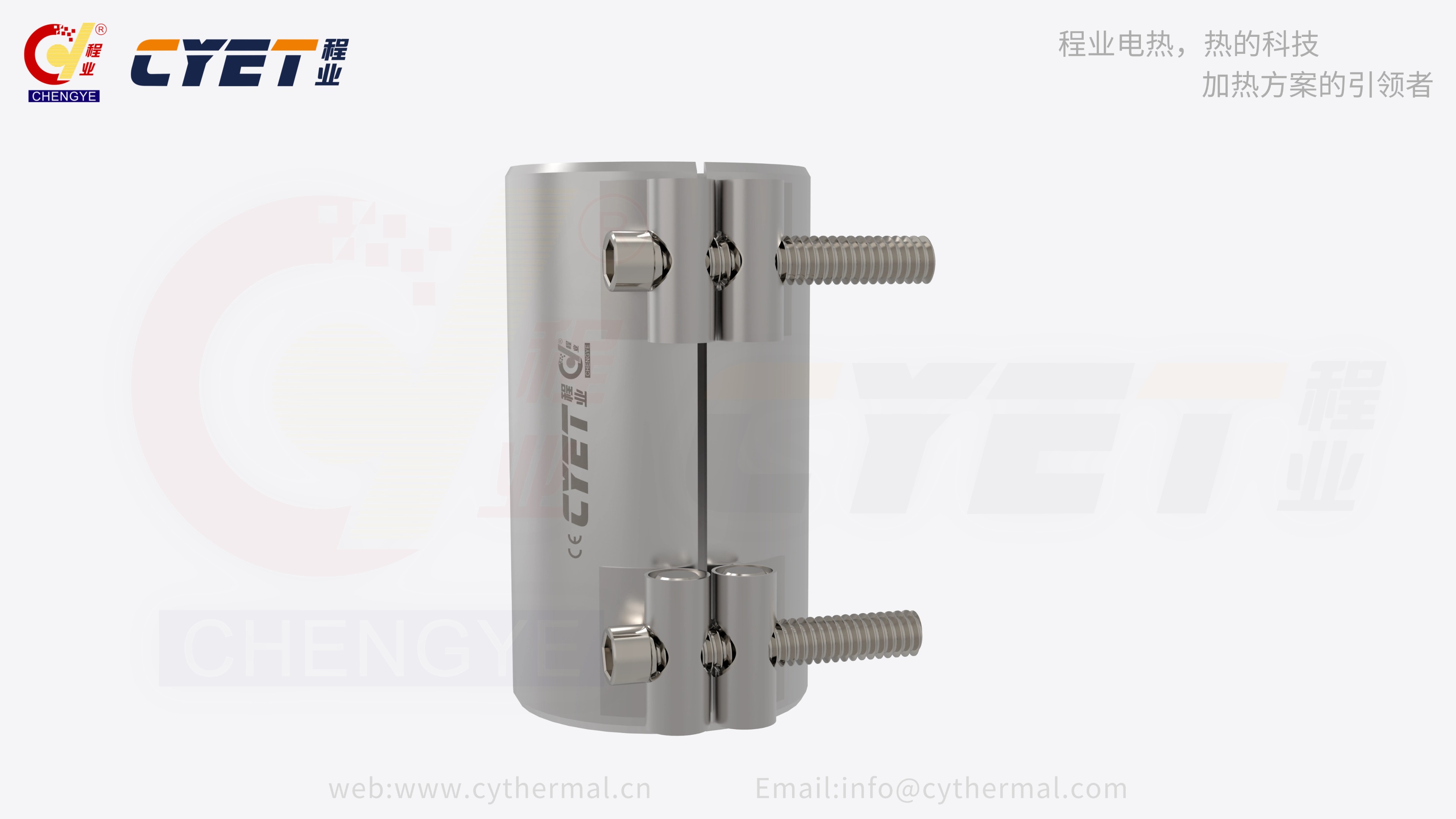

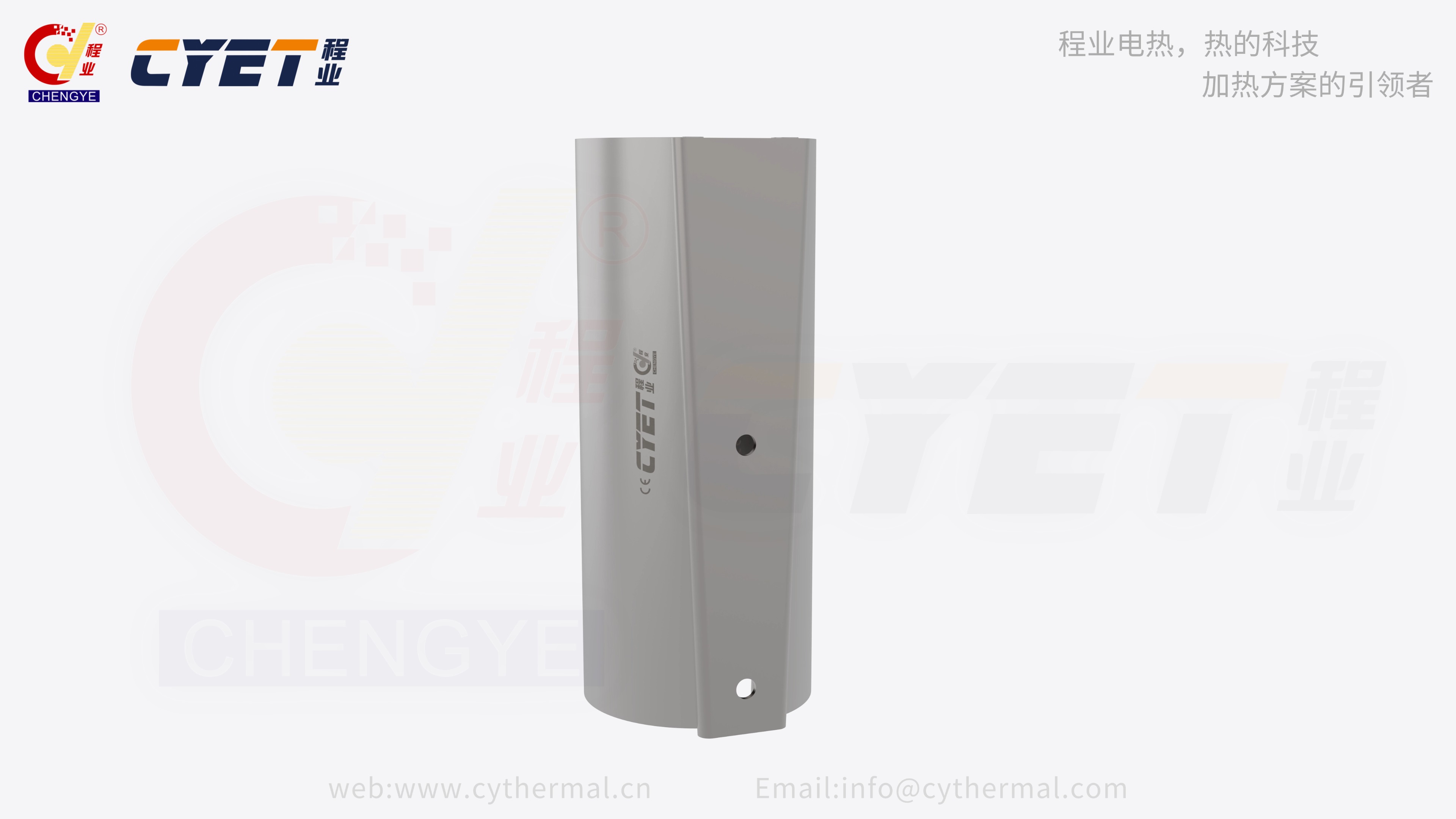

Lock Type

锁口方式
